Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Stalowe słupy użytkowe | Podanie: | przesyłanie energii elektrycznej |
---|---|---|---|
Torlance dimenstion: | + -2% | Certyfikat: | ISO9001 / BV / |
Moc znamionowa: | 10 kV do 220 kV | Kształt: | wielokątny |
High Light: | electrical transmission poles,high voltage pole |

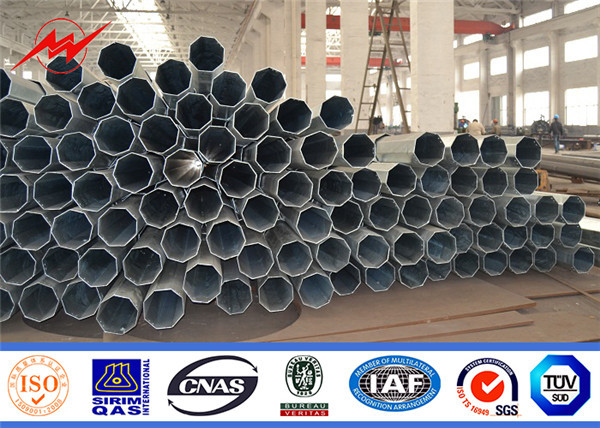

Ocynkowany ogniowo stalowy słup elektroenergetyczny 450 dna 13 m Stalowy słup elektroenergetyczny
Dane techniczne:
Wysokość | Od 9 metrów do 100 metrów |

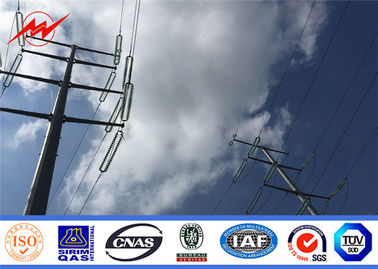

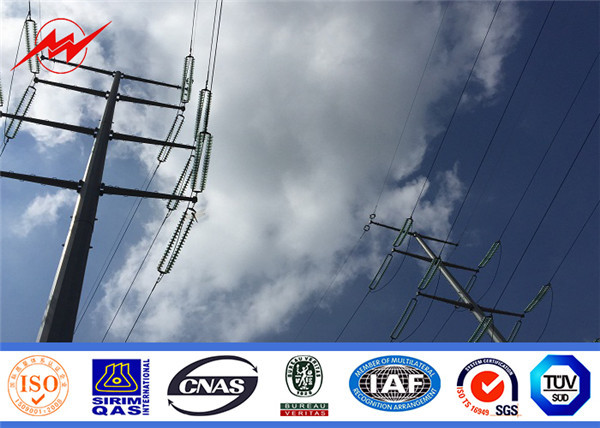

Pozew o | Przesyłanie i dystrybucja energii elektrycznej |
Kształt | Wielokątne lub stożkowe |
Materiał |
Zwykle Q345B / A572, minimalna granica plastyczności ≥ 345 N / mm² Q235B / A36, minimalna granica plastyczności ≥ 235 N / mm² Jak również cewka walcowana na gorąco od ASTM A572 GR65, GR50, SS400 |
Moc znamionowa | 10 kV do 220 kV |
Tolerancja wymiaru | Zgodnie z wymaganiami klienta. |
Obróbka powierzchniowa | Cynkowane ogniowo zgodnie z ASTM A 123 lub inną wymaganą przez klienta normą. |
Wspólny Polaków | Złącze ślizgowe, połączone kołnierzowo |
Standard | ISO 9001: 2008 |
Długość na sekcję | Po utworzeniu w ciągu 14 metrów |
Standard spawalniczy | AWS (American Welding Society) D 1.1 |
Grubość | 1 mm do 36 mm |
Proces produkcji | Test surowca → Cięcie → gięcie → Spawanie (wzdłużne) → Sprawdzanie wymiarów → Spawanie kołnierzy → Wiercenie otworów → montaż próbki → czyszczenie powierzchni → Cynkowanie lub malowanie proszkowe, malowanie → Rekalibracja → Pakiety |

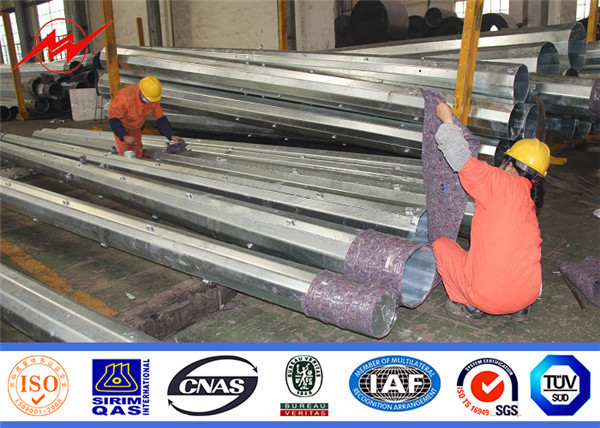

Pakiety | Pakowanie plastikowym papierem lub zgodnie z życzeniem klienta. |
Zakres dystrybucji | ||||
Kod produktu | Długość | ULS | Wymiar bieguna | |
Top | Baza | |||
11 mln 13,5 tys | 11 mln | 13,5 kN | 160 | 328 |
12,5 mln 12KN | 12,5 mln | 12KN | 160 | 340 |
12,5 mln 16KN | 12,5 mln | 16KN | 180 | 380 |
12,5 mln 24KN | 12,5 mln | 24KN | 200 | 420 |
14 mln 16KN | 14 mln | 16KN | 190 | 402 |
14 mln 24KN | 14 mln | 24KN | 210 | 465 |
15,5 mln 12KN | 15,5 mln | 12KN | 160 | 405 |
15,5 mln 24KN | 15,5 mln | 24KN | 210 | 500 |
Uwaga: zwężane 12-stronne, bezpośrednio zakopane Ugięcie słupa mniejsze niż 5% wysokości słupa przy 50% ULS |
||||
Sub Transmission Range | ||||
Kod produktu | Długość | ULS | Wymiar bieguna | |
Top | Baza | |||
18,5 mln 24KN | 18,5 mln | 24KN | 210 | 660 |
18,5 mln 40 kN | 18,5 mln | 40KN | 260 | 730 |
21 mln 40 tys | 21 mln | 30KN | 220 | 697 |
21 mln 40 tys | 21 mln | 40KN | 260 | 795 |
24M 30KN | 24 mln | 30KN | 220 | 755 |
24M 40KN | 24 mln | 40KN | 300 | 760 |
Uwaga: zwężane 12-stronne, bezpośrednio zakopane |
Materiał
Zwykle Q345B / A572, minimalna granica plastyczności> = 345n / mm2
Q235B / A36, minimalna granica plastyczności> = 235n / mm2
Jak również cewka walcowana na gorąco od Q460, ASTM573 GR65, GR50, SS400, SS490, do ST52-
Instalacja
-Usuń cały sprzęt na słupie podczas montażu.
-Okręć pętlę wokół wału epolowego każdej sekcji.
- Zamocować zawiesie w górnej części do jednego bloku koła pasowego.
- Zawiesie w dolnej części jest mocno przymocowane i zamocowane w środku ciężkości.
- Ustaw stalowy słup pionowo, dokręcając zawiesie górnej części.
- Zamocuj stalowy słupek.
-Odsuń procę.
Przedstawienie firmy:

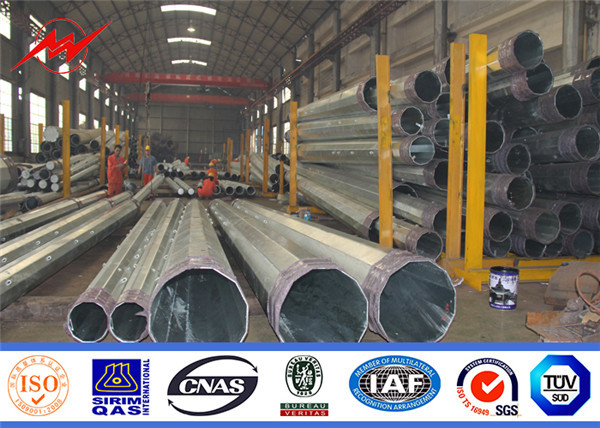

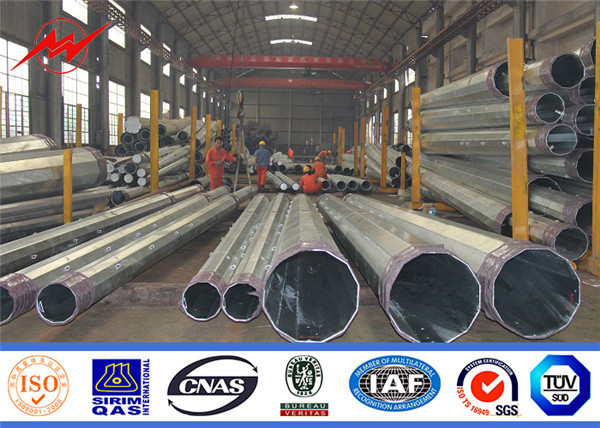

Stalowe słupy Jiangsu Milky Way założone w 1991 roku znajdują się w Wuxi, na wschód od Chin, w pobliżu jednego z największych portów morskich w Chinach, Szanghaju, w Porcie.
Nasza firma ma 24-letnie doświadczenie w produkcji słupów stalowych, w tym słupa mocy transmisyjnej, słupa oświetlenia ulicznego, słupa wysokiego masztu i tak dalej.
Eksportowaliśmy do krajów zamorskich od 1991 roku, a nasze produkty zostały dostarczone do ponad 70 krajów i obszarów, w tym do Ameryki, Australii, Rosji, Niemiec, Hiszpanii, Filipin, Malezji, Afryki i tak dalej.
Jesteśmy dostawcą wielu dużych projektów w wielu krajach, takich jak latarnia uliczna w Dubai Tower. Słup wysokiego masztu na Zimowe Igrzyska Olimpijskie w Soczi i tak dalej.
