Szczegóły Produktu:
Zapłata:
|
| Grubość: | 1 mm do 30 mm | kształt: | Conoid, Multi-pyramidal, Columniform, polygonal lub conical |
|---|---|---|---|
| Moc: | 10kv ~ 550kv | Garnitur dla: | dystrybucja energii elektrycznej |
| Prędkość wiatru: | 160 km / h, 30 m / s | Standard spawania: | AWS D 1.1 |
| High Light: | słupy elektryczne,słupy stalowe |
||

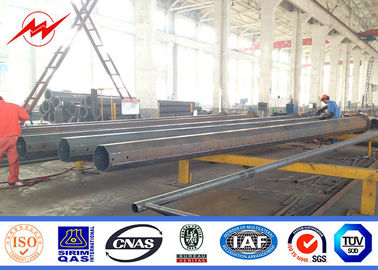

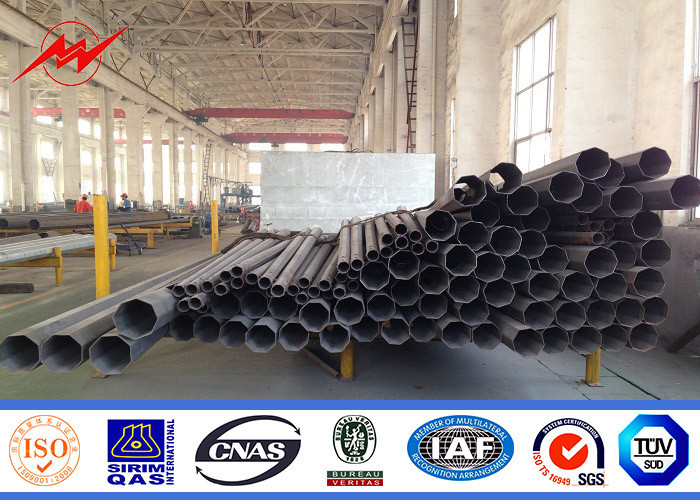

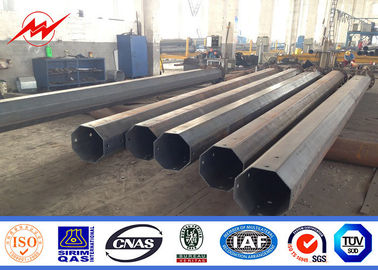

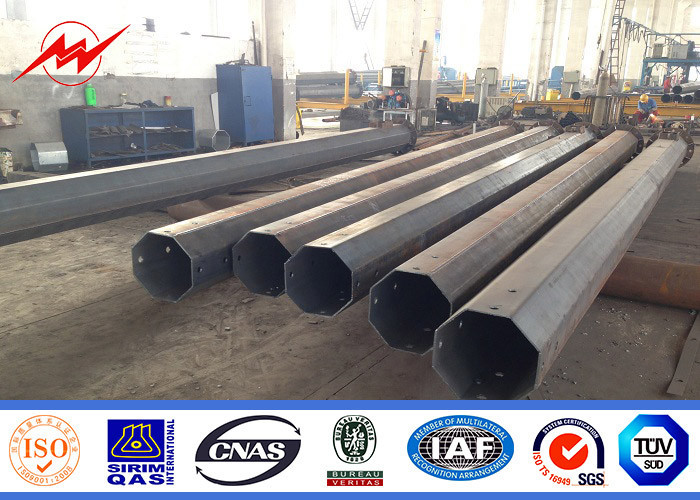

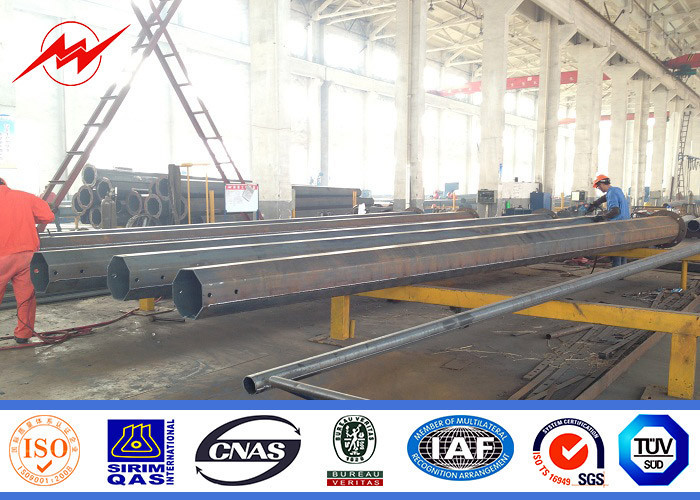

Poligonalny lub stożkowy ocynkowany słup stalowy odporny na wstrząsy o grubości od 1 mm do 30 mm
OGÓLNE SPECYFIKACJE SŁOMY STALOWEJ | |||
Rodzaj | Ośmioboczna stożkowa kolumna słupa dystrybucyjnego z rur stalowych ocynkowanych o średnicy 20 stóp | ||
Garnitur dla | Dystrybucja energii elektrycznej | ||
Kształt | Conoid, Multi-pyramidal, Columniform, polygonal lub conical | ||
Materiał | Zwykle Q345B / A572, minimalna granica plastyczności> = 345n / mm2 Q235B / A36, minimalna granica plastyczności> = 235n / mm2 Jak również walcowane na gorąco cewki z Q460, ASTM573 GR65, GR50, SS400, SS490 | ||
Moc | 10kv ~ 550kv | ||
Projektuj obciążenie w kg | 300 ~ 1000 kg przyłożono do 50 cm od wierzchołka słupa | ||
Obróbka powierzchniowa | Cynkowanie ogniowe Zgodnie z ASTM A 123, wymagana jest kolorowa poliestrowa moc lub jakakolwiek inna norma według klienta. | ||
Połączenie biegunów | Tryb wstawiania, tryb kołnierza wewnętrznego, tryb połączenia twarzą w twarz. | ||
Konstrukcja słupa | Przeciw trzęsieniu ziemi o 8 stopniach | ||
Prędkość wiatru | 160 km / h 30 m / s | ||
Standard | ISO 9001 | ||
Spawalniczy | W przeszłości sprawdziliśmy wadę. Wewnętrzne i zewnętrzne podwójne zgrzewanie sprawia, że spawanie jest piękne w formie Standard spawania: AWS (American Welding Society) D 1.1 | ||
Grubość | 1 mm do 30 mm | ||
Właściwości mechaniczne
Metalowe wsporniki są zaprojektowane tak, aby wytrzymać nominalną siłę F i ciśnienie zastosowanego wiatru V
na 0,25 m od góry. Pod tymi obciążeniami współczynnik bezpieczeństwa w odniesieniu do granicy sprężystości stali wynosi 1
większy niż 1,8. Słupek jest również odporny na moment obrotowy równy (F + V) × 1m. Testy pokazują obciążenie interweniowane, kiedy
zerwanie jest około 2 razy większe od obciążenia projektowego.
Galwanizacja
Standard: NFA91121
Średnia grubość galwanizacji: nie mniej niż 86
Tolerancja producenta
- Długość komponentu: od -25 mm do 75 mm
- Prostość: 2 mm / m
- Stopień skręcenia: 1̊ na 3 metry długości
- Owalizacja: maksymalna to 3%
- Średnia średnica: +/- 0,5%
-Slipka: +/- 150 mm
Standardowe akcesoria
- Górna płyta
- Płyta podstawowa
- Dolny pasek
- Standardowy otwór
- Szczebel wspinaczkowy
- Kotwica
- Ochrona asfaltów
- Malowane znakowanie
- Wyjmowana drabina
Informacje do zapytania lub zakupu
- Wysokość słupa i siła słupa stalowego
- Typ i długość ramienia poprzecznego, położenie do zainstalowania na stalowym maszcie
- Metoda mocowania poprzecznego ramienia (użyj śruby do połączenia lub użyj jednego lub dwóch szablonów do spawania stali
biegun do montażu poprzecznego ramienia)
- Współczynnik bezpieczeństwa słupka stalowego
- Prędkość wiatru
- Rodzaj szczebla wspinaczkowego
- Port docelowy
- Inni
