Dane techniczne:
| Zakres dystrybucji | ||||
| Kod produktu | Długość | ULS | Wymiar biegunowy | |
| Top | Baza | |||
| 11 M 13,5KN | 11M | 13,5 kN | 160 | 328 |
| 12,5 M 12KN | 12,5 mln | 12KN | 160 | 340 |
| 12,5 M 16KN | 12,5 mln | 16KN | 180 | 380 |
| 12,5 mln 24KN | 12,5 mln | 24KN | 200 | 420 |
| 14M 16KN | 14M | 16KN | 190 | 402 |
| 14M 24KN | 14M | 24KN | 210 | 465 |
| 15,5 M 12KN | 15,5 M | 12KN | 160 | 405 |
| 15,5 M 24KN | 15,5 M | 24KN | 210 | 500 |
| Uwaga: Zwężany 12-stronnie, bezpośrednio pochowany Ugięcie biegunów mniejsze niż 5% wysokości bieguna przy 50% ULS | ||||
| Sub Transmission Range | ||||
| Kod produktu | Długość | ULS | Wymiar biegunowy | |
| Top | Baza | |||
| 18,5M 24KN | 18,5M | 24KN | 210 | 660 |
| 18,5M 40KN | 18,5M | 40KN | 260 | 730 |
| 21M 40KN | 21M | 30KN | 220 | 697 |
| 21M 40KN | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| Uwaga: Zwężany 12-stronnie, bezpośrednio pochowany | ||||
Garnitur dla | Dystrybucja energii elektrycznej |
Kształt | Conoid, Multi-pyramidal, Columniform, polygonal lub conical |
Materiał | Zwykle Q345B / A572, minimalna granica plastyczności> = 345n / mm2 |
Torlance z dimenstion | + - 2% |
Moc | 10 KV ~ 550 KV |
Współczynnik bezpieczeństwa | Współczynnik bezpieczeństwa dla prowadzenia wina: 8 |
Projektuj obciążenie w kg | 300 ~ 1000 kg do 50 cm od bieguna |
Znaki | Nane palte przez rivert lub klej, wygraweruj, wytłaczaj wg wymagania klienta |
Obróbka powierzchniowa | Cynkowanie ogniowe Zgodnie z ASTM A 123, |
Połączenie Polaków | Tryb wstawiania, tryb kołnierza wewnętrznego, tryb połączenia twarzą w twarz |
Konstrukcja słupa | Przeciw trzęsieniu ziemi o 8 stopniach |
Prędkość wiatru | 160 Km / godz. 30 m / s |
Spawalniczy | W przeszłości sprawdziliśmy wadę. Wewnętrzne i zewnętrzne podwójne spawanie czyni |
Grubość | 1 mm do 30 mm |
Pakiety | Nasze słupy jako normalne pokrycie Matą lub beli słomy na górze i na dole, |
Opis:
Standardowe akcesoria
-Górna płyta
-Base talerz
-Tętny pasek
-Standardowy otwór
-podstawowy szczebel
- Śruba anormora
-Bitumen ochrony
- Malowane oznakowanie
-Zdejmowana drabina
Są to standardowe akcesoria słupa elektrycznego.
Galwanizacji
Galwanizacja słupka stalowego jest pod ścisłą kontrolą. Galwanizacja jest osiągana przez zanurzenie w stopionej kąpieli cynkowej (450d °) po wstępnej obróbce (zanurzenie).
Informacje techniczne - Cross Arm
Powyżej wymieniony jest najczęściej używanym projektem i jest wykonany ze stali anioł. A ramię poprzeczne zostanie przymocowane do wału biegunowego łączącego za pomocą śrub przez otwory przednie na ramionach poprzecznych i wału słupa.Jeśli masz wszelkie inne wymagania dotyczące projektu, materiału i metody łączenia dla poprzecznego ramienia, prosimy o kontakt.

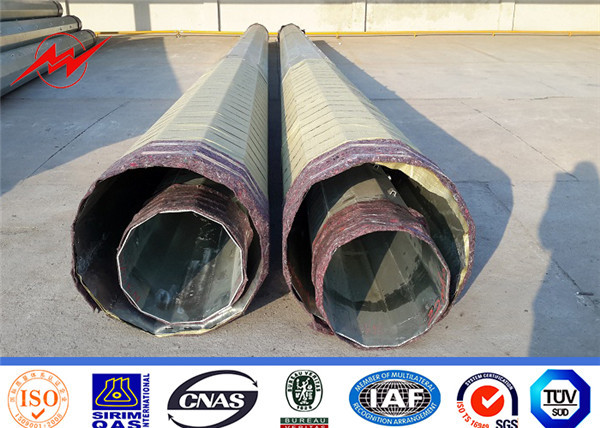

Pakiet
Pakowanie z plastikowym papierem lub na życzenie klienta.
