Szczegóły Produktu:
Zapłata:
|
Tolerancja wymiaru: | +- 2% | Odporność na wiatr: | 3-500 km/h |
---|---|---|---|
Materiał: | GR50 GR65 S500 S355 | Wysokość: | 10m 11m 12m 11KV 13KV |
spawanie: | Spawanie potwierdza międzynarodowy standard spawania CWB | Powłoka powłoka: | Czyste poliestrowe malarstwo proszkowe, kolor jest opcjonalny |

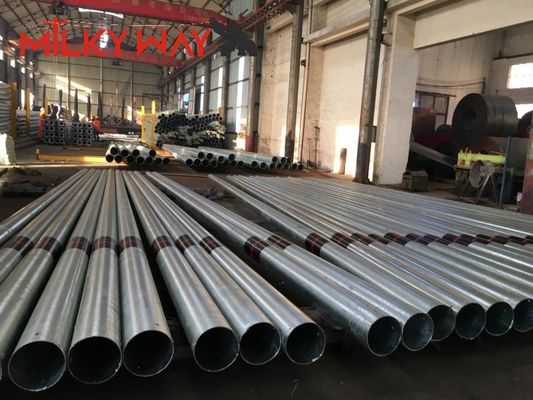

Projekt: | przed 8 stopniem trzęsienia ziemi | Nazwa produktu: | 10m 11m 12m 11KV 13KV Elektryczne stalowe linię przesyłową z bitumią |
Specyfikacje
Materiał: | Stal walcowana na gorąco, Q235, Q345, S235 lub dostosowana |
Wysokość słupa | 3m – 15m |
Długość | Do 16m w jednym kawałku bez połączeń śrubowych |
Grubość ścianki | 2,5 mm-20 mm lub opcjonalnie |
Kształt słupa: | Okrągły, wielokątny, ośmiokątny, stożkowy |
Typ ramienia: | Pojedyncze ramię, podwójne ramię lub zgodnie z życzeniem klienta |
Zastosowanie: | droga, aleja, ulica, autostrada, park, plac |
Zakres temperatur | -35 °C~+45 °C |
Maksymalna prędkość wiatru | Odporność na ciśnienie wiatru 160 km/h |
Mocowanie płyty podstawy | Płyta podstawy ma kształt kwadratu, ośmiokąta lub okrągły z otworami na śruby kotwiące i wymiarami zgodnie z wymaganiami klienta. |
Montaż w gruncie | Długość zakopana w ziemi zgodnie z wymaganiami klienta. |
Specyfikacja słupa elektrycznego - Kongo | ||||||
Wysokość | Obciążenie (KN) | Średnica górna (mm) | Średnica dolna (mm) | Grubość ścianki (mm) | Kształt słupa | Wysokość obciążenia (mm) |
8M | 2.5 | 100 | 210 | 2.75 | 8 | 6.2 |
8M | 5 | 120 | 290 | 2.75 | 8 | 6.2 |
8M | 6.5 | 130 | 330 | 2.75 | 8 | 6.2 |
8M | 8 | 170 | 360 | 2.75 | 8 | 6.2 |
8M | 10 | 180 | 405 | 2.75 | 8 | 6.2 |
10M | 11 | 145 | 334 | 3 | 12 | 8 |
11M | 6 | 120 | 246 | 3 | 12 | 8.9 |
11.8M | 5 | 150 | 355 | 3 | 8 | 9.4 |
11.8M | 6.5 | 180 | 400 | 3 | 8 | 9.4 |
11.8M | 8 | 190 | 440 | 3 | 8 | 9.4 |
11.8M | 10 | 190 | 450 | 3.5 | 8 | 9.4 |
11.8M | 12.5 | 220 | 500 | 3.5 | 8 | 9.4 |
11.8M | 16 | 230 | 560 | 3.5 | 8 | 9.4 |
11.8M | 20 | 240 | 585 | 4 | 8 | 9.4 |
11.8M | 25 | 260 | 655 | 4 | 8 | 9.4 |
11.8M | 32 | 260 | 660 | 5 | 8 | 9.4 |
Wprowadzenie
Wieża energetyczna obejmuje wieżę z kątowników stalowych, zwężane rury stalowe, konstrukcję podstacji transformatorowej, konstrukcję elektrowni i tak dalej.
Wieża energetyczna to stalowa konstrukcja wspierająca przewody elektryczne, utrzymująca bezpieczną odległość przewodów i budynków na ziemi. Zgodnie z wyglądem, wieża energetyczna może być podzielona na wieżę typu szklanego, wieżę typu głowy kota, wieżę typu Shang, wieżę typu Gan i wieżę doliform. Na podstawie zastosowania, wieża energetyczna może być podzielona na wieżę typu naprężeniowego, wieżę typu liniowego, wieżę typu kątowego, wieżę typu transpozycyjnego, wieżę energetyczną typu końcowego i wieżę typu krzyżowego. Cechą konstrukcyjną wszystkich wież jest konstrukcja kratowa przestrzenna, utworzona z pojedynczego równobocznego kątownika stalowego, wykonana z materiału Q235 (A3F) i Q345 (16Mn) i wykorzystująca czarne śruby ścinające do łączenia części słupa. Wieża składa się głównie z kątownika stalowego, łączącej płyty stalowej i śruby, niektóre są częścią składową spawania płyt stalowych, jako stopa kolumny. Prosta część wieży wykonuje antykorozyjne cynkowanie ogniowe, transport, budowa i montaż są znacznie łatwiejsze. Zazwyczaj używaj szekli na głównym słupie wieży, której wysokość jest mniejsza niż 60 metrów dla wygody wspinania się pracowników.
Wieża z rur stalowych jest używana głównie między liniami wysokiego napięcia, z miejscem zawieszenia piorunochronu na górze, śrubą łączącą korpus wieży z ramieniem poprzecznym, które ma miejsce zawieszenia przewodów. Powierzchnia przecięcia wieży jest podłużna, a powierzchnia przecięcia makroosi wieży i ramienia poprzecznego ma kąt od 0 do 90 stopni. W praktycznym zastosowaniu można zaoszczędzić surowców, skracając obwód powierzchni przecięcia, przenosząc maksymalny moment zginający makroosi podłużnej powierzchni przecięcia.
Główne cechy
1. Warunki cenowe: EXW, FOB, CFR lub CIF.
Cena obejmuje trzon słupa, płytę podstawy, ramię poprzeczne i część kotwiącą.
Port wysyłki: Port w Szanghaju. W przypadku cen FOB, CFR lub CIF, prosimy o podanie dokładnego modelu, którego potrzebujesz, i poinformowanie nas o ilości zamówienia, abyśmy mogli obliczyć lokalne koszty transportu i fracht morski.
2. MOQ: 1 zestaw dla dostosowanych
3. Płatność: Zazwyczaj 30% T/T jako depozyt, saldo T/T lub L/C w zasięgu wzroku przed wysyłką. Inny sposób płatności może być negocjowany.
4. Czas dostawy: towary mogą być gotowe do wysyłki w ciągu 10 dni roboczych po otrzymaniu depozytu.
5 Gwarancja: 30 lat
6. Obróbka powierzchni: ocynk ogniowy
