36-metrowa ocynkowana wieża monopolska ze stali dla sieci komórkowych obciążenie 24kN

Odpowiedni dla

Dystrybucji komunikacji

Kształt

Stożkowy, wielopiramidalny, kolumnowy, wielokątny lub stożkowy

Materiał

Zazwyczaj Q345B/A572, minimalna granica plastyczności >=345n/mm2
Q235B/A36, minimalna granica plastyczności >=235n/mm2
A także gorąco walcowana cewka z Q460, ASTM573 GR65, GR50, SS400,
SS490, do ST52-

Tolerancja wymiaru

+- 2%

Moc

10 KV ~ 550 KV

Współczynnik bezpieczeństwa

Współczynnik bezpieczeństwa dla przewodzenia wiatru: 8
Współczynnik bezpieczeństwa dla uziemienia wiatru: 8

Obciążenie projektowe w kg

300~ 1000 kg nałożone na 50 cm od szczytu słupa

Znaki

Tabliczka znamionowa przez nitowanie lub klejenie, grawerowanie, wytłaczanie zgodnie z wymaganiami klienta

Obróbka powierzchni

Ocynkowane ogniowo zgodnie z ASTM A 123,
kolorowy poliester proszkowy lub jakikolwiek inny standard wymagany przez klienta

Połączenie słupów

Tryb wkładania, tryb wewnętrznego kołnierza, tryb łączenia czoło w czoło

Projekt słupa

Odporny na trzęsienia ziemi o stopniu 8

Prędkość wiatru

160 km/h . 30 m/s

Minimalna granica plastyczności

355 mpa

Minimalna wytrzymałość na rozciąganie

490 mpa

Maksymalna wytrzymałość na rozciąganie

620 mpa

Standard

ISO 9001

Długość na sekcję

W granicach 14 m jednorazowe formowanie bez połączenia ślizgowego

Spawanie

Przeszliśmy testy wad. Podwójne spawanie wewnętrzne i zewnętrzne sprawia, że
spaw jest piękny w kształcie
Standard spawania: AWS (American Welding Society) D 1.1

Grubość

1 mm do 30 mm

Proces produkcji

Test surowca → Cięcie → Formowanie lub gięcie →
Spawanie (wzdłużne) → Weryfikacja wymiarów → Spawanie kołnierzy
→ Wiercenie otworów → Kalibracja → Gratowanie → Ocynkowanie lub
powlekanie proszkowe, malowanie → Rekalibracja → Gwintowanie → Opakowania

Opakowania

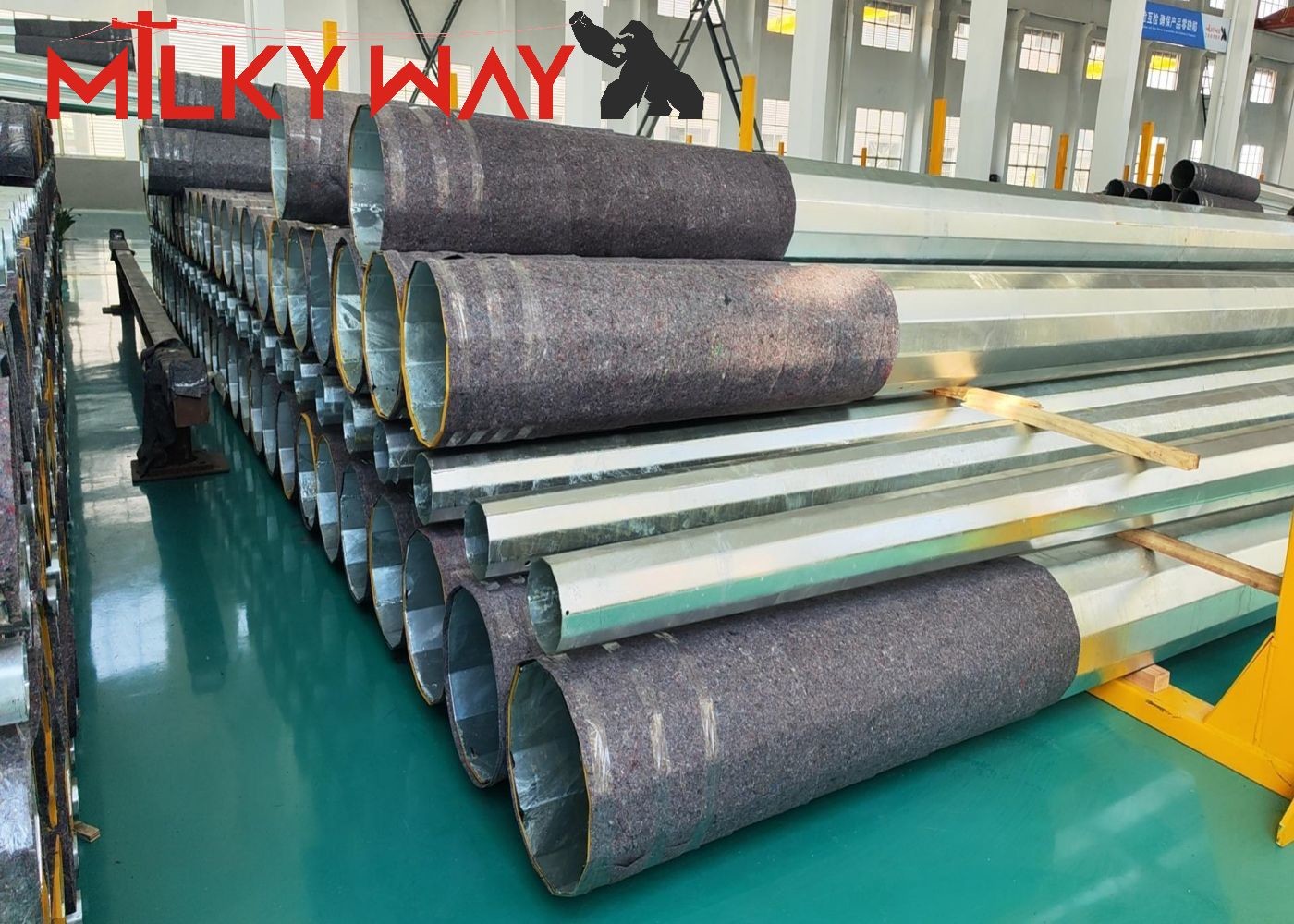

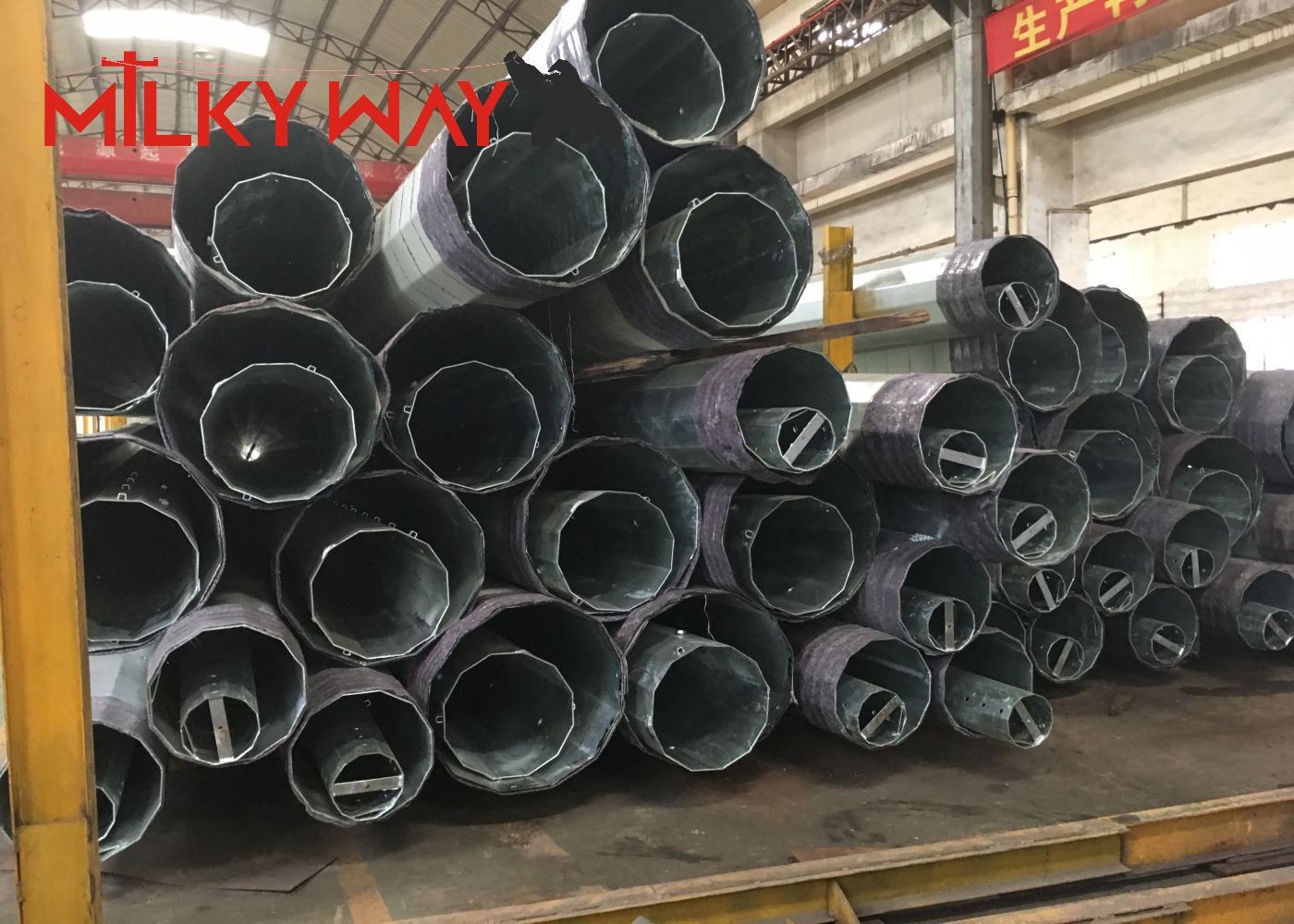

Nasze słupy są standardowo pokryte matą lub belami słomy na górze i na dole,
w każdym razie można również postępować zgodnie z wymaganiami klienta, każdy 40HC lub OT może
załadować ile sztuk, zostanie obliczone na podstawie rzeczywistej specyfikacji klienta
i danych
