Przekładnia 10kv do 500kv ze stali ocynkowanej dla przemysłu elektrycznego
słupy elektryczne
,słupy stalowe

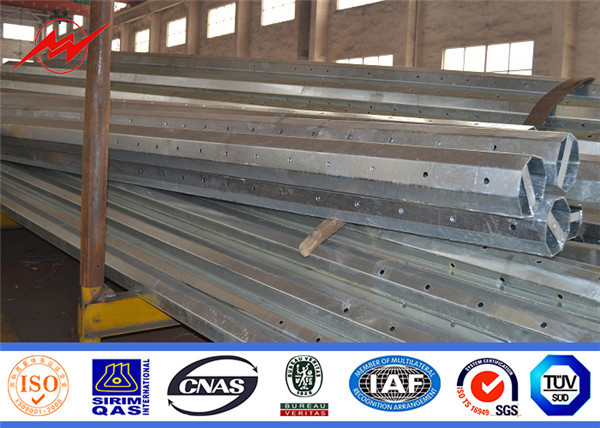

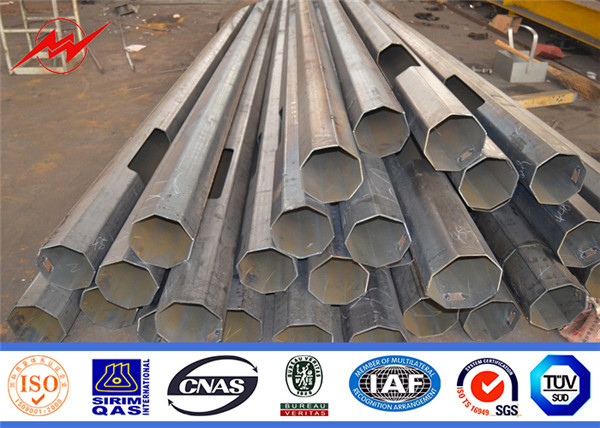

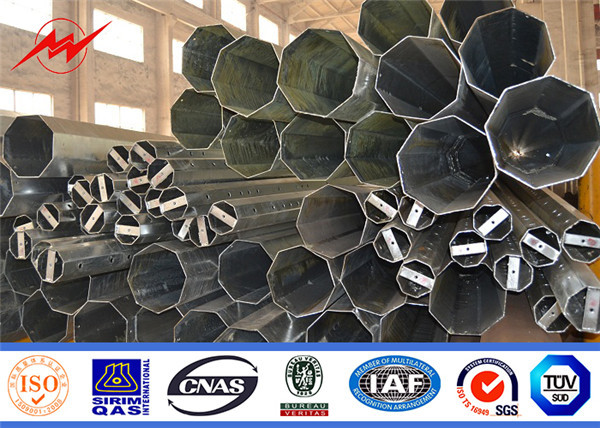

10kV do 500kV Przemysł elektryczny Galwanizowany układ przeniesienia mocy Elektryczny stalowy słup rurowy
Dane techniczne:
Rodzaje Długość | 45 stóp | 50 stóp | 55 stóp | 60 stóp | 65 stóp | 70 stóp |
| 13,75m | 15,25m | 16,80m | 18,30 m | 19,85m | 21,35m | |
| B (0 ° -2 °) | ||||||
| Średnica górna (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica tyłka (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| Grubość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2 ° -15 °) | ||||||
| Średnica górna (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica tyłka (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| Grubość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15 ° -30 °) | ||||||
| Średnica górna (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Średnica tyłka (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| Grubość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30 ° -90 °) | ||||||
| Średnica górna (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Średnica tyłka (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| Grubość (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0 ° -2 °) | ||||||
| Średnica górna (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica tyłka (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| Grubość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 ° -15 °) | ||||||
| Średnica górna (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica tyłka (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| Grubość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15 ° -30 °) | ||||||
| Średnica górna (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Średnica tyłka (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| Grubość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30 ° -90 °) | ||||||
| Średnica górna (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Średnica tyłka (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| Grubość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Instalacja
-Usuń cały sprzęt na słupie podczas montażu.
-Okręć pętlę wokół wału epolowego każdej sekcji.
- Zamocować zawiesie w górnej części do jednego bloku koła pasowego.
- Zawiesie w dolnej części jest mocno przymocowane i zamocowane w środku ciężkości.
- Ustaw stalowy słup pionowo, dokręcając zawiesie górnej części.
- Zamocuj stalowy słupek.
-Odsuń procę.
Pakowanie i wysyłka

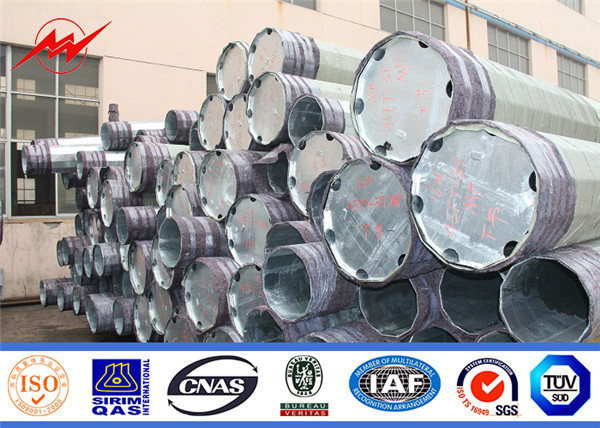

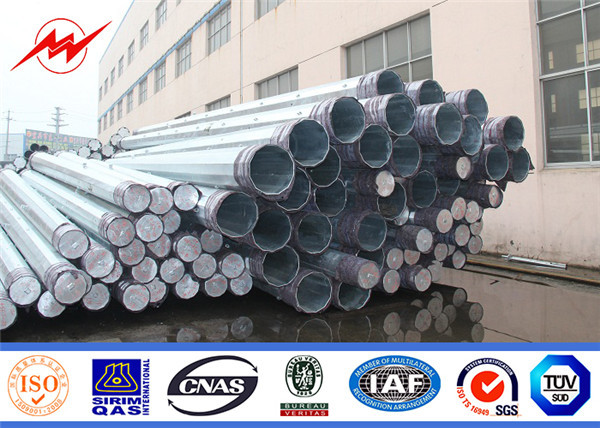

Nasze słupy jako normalna osłona matą lub belą słomy u góry i na dole oraz drewno między słupami, aby uniknąć uszkodzenia na cynkowaniu słupa, w każdym razie może również podążać za wymaganiem klienta, nośność 40HC lub OT należy obliczyć obliczeniem w oparciu o specyfikację i dane klienta.
FAQ:
1. Termin ceny : EXW, FOB, CFR lub CIF.
Cena obejmuje wał drążka, płytę podstawy, ramię poprzeczne i część kotwiącą.
Port morski: Shanghai Seaport. W przypadku ceny FOB, CFR lub CIF podaj dokładny model, którego potrzebujesz, i podaj nam ilość zamówienia, abyśmy mogli obliczyć lokalne koszty transportu i frachtu morskiego.
2) MOQ : 1 zestawy dla niestandardowych
3. Płatność : zazwyczaj 30% T / T jako depozyt, saldo według T / T lub L / C w zasięgu wzroku przed wysyłką. Inne sposoby płatności mogą być negocjowane.
4. Czas dostawy : towar może być gotowy do wysyłki w ciągu 10 dni roboczych po otrzymaniu wpłaty.
5. Gwarancja: 30 lat
6. Obróbka powierzchniowa : cynkowanie ogniowe
Test:
Przed załadunkiem możemy wykonać test na rozciąganie zgodnie z wymaganiami klienta.
