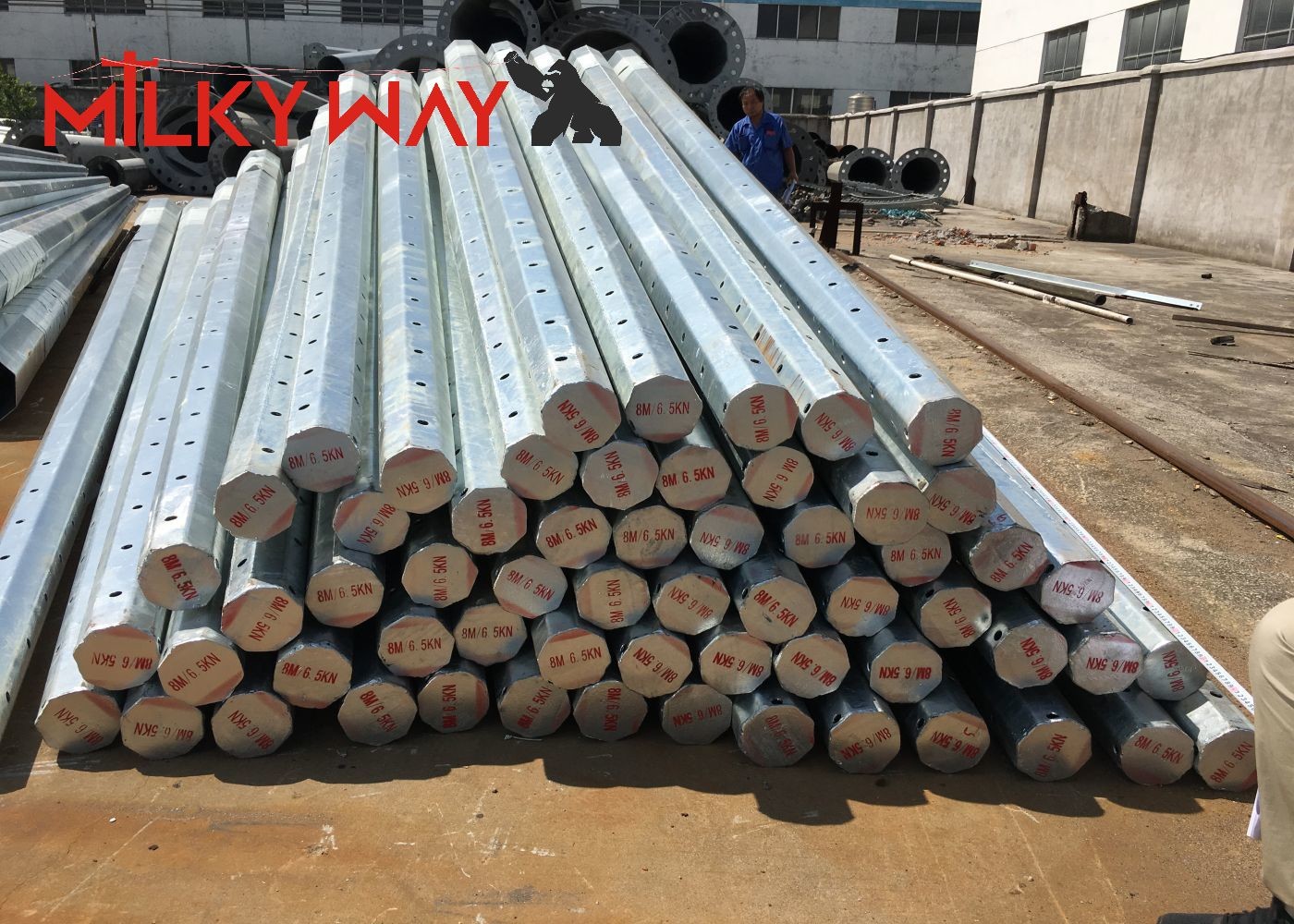

69KV 45 stóp NGCP standardowe słupy mocy stali elektrycznej
69KV galvanized steel power pole
,45FT NGCP electrical power pole
,standard galvanized steel utility pole
Specyfikacje:
|
Rodzaje Długość |
45 stóp | 50 stóp | 55 stóp | 60 stóp | 65 stóp | 70 stóp |
| 13.75m | 15.25m | 16.80m | 18.30m | 19.85m | 21.35m | |
| B (0°-2°) | ||||||
| Średnica górna w mm | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica pośladka (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| Gęstość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| Średnica górna w mm | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica pośladka (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| Gęstość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| Średnica górna w mm | 250 | 250 | 250 | 250 | 250 | 250 |
| Średnica pośladka (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| Gęstość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| Średnica górna w mm | 300 | 300 | 300 | 300 | 300 | 300 |
| Średnica pośladka (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| Gęstość (mm) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| Średnica górna w mm | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica pośladka (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| Gęstość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2°-15°) | ||||||
| Średnica górna w mm | 200 | 200 | 200 | 200 | 200 | 200 |
| Średnica pośladka (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| Gęstość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| Średnica górna w mm | 250 | 250 | 250 | 250 | 250 | 250 |
| Średnica pośladka (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| Gęstość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| Średnica górna w mm | 300 | 300 | 300 | 300 | 300 | 300 |
| Średnica pośladka (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| Gęstość (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Instalacja
- Zdejmij cały sprzęt z słupka podczas montażu.
- Obwiń oś epola każdej sekcji.
- Przymocuj pręt na górnej części do jednego bloku.
- Sling na dolnej części jest mocno przymocowany i przymocowany do środka ciężkości.
- Utrzymaj stal w pionie, zaciskając strzałkę górnej części.
- Napraw stal.
- Zdejmij pręt.

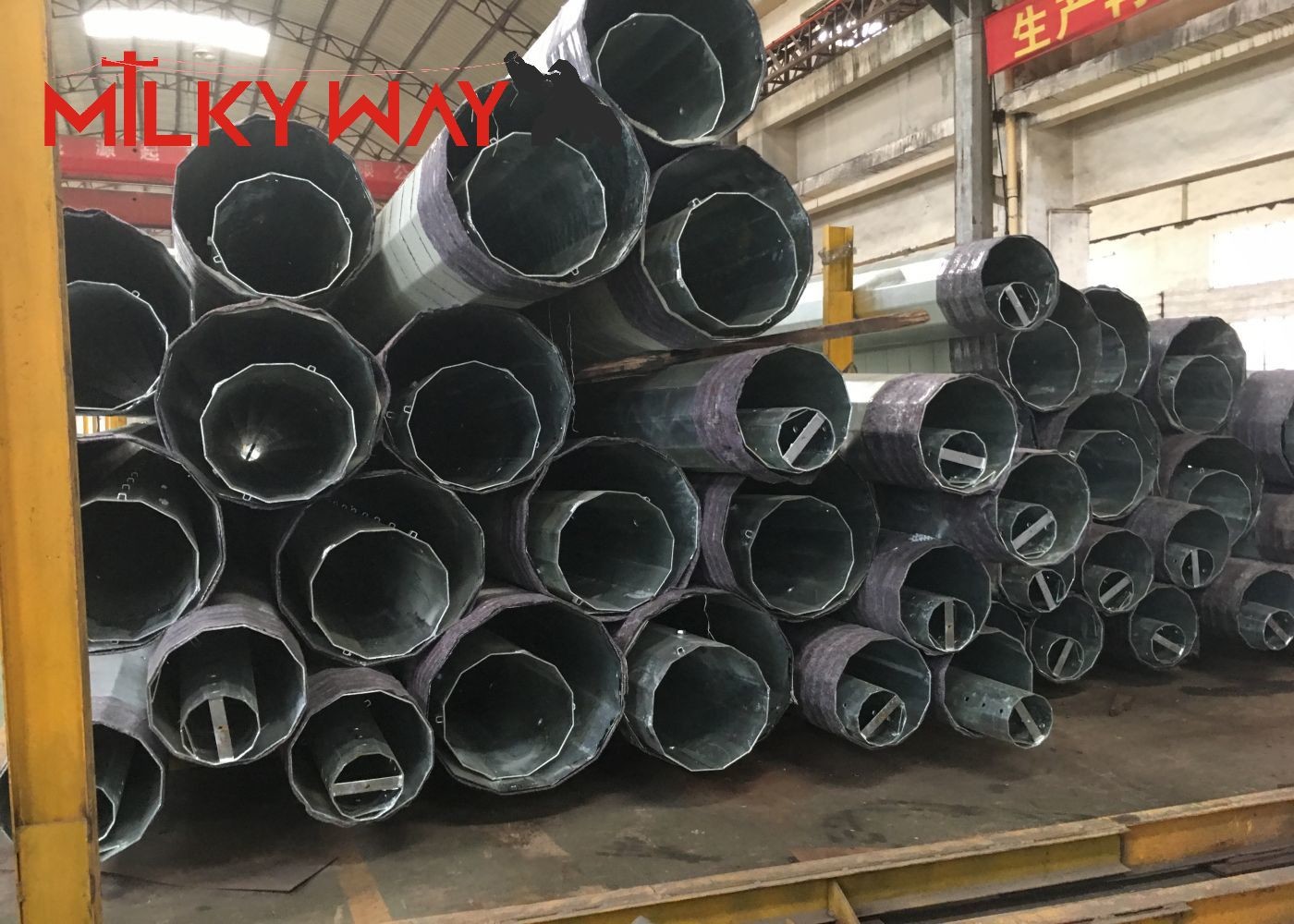

Opakowanie i wysyłka
Nasze słupki jak zwykle pokrywają się matą lub słomką na górze i dole i drewnem między słupkami, aby uniknąć uszkodzeń na galwanizacji słupka, w każdym razie można również następujące przez klienta wymagane,Pojemność ładunkowa 40HC lub OT oblicza się na podstawie specyfikacji i danych.
Częste pytania:
1.Wartość ceny: EXW, FOB, CFR lub CIF.

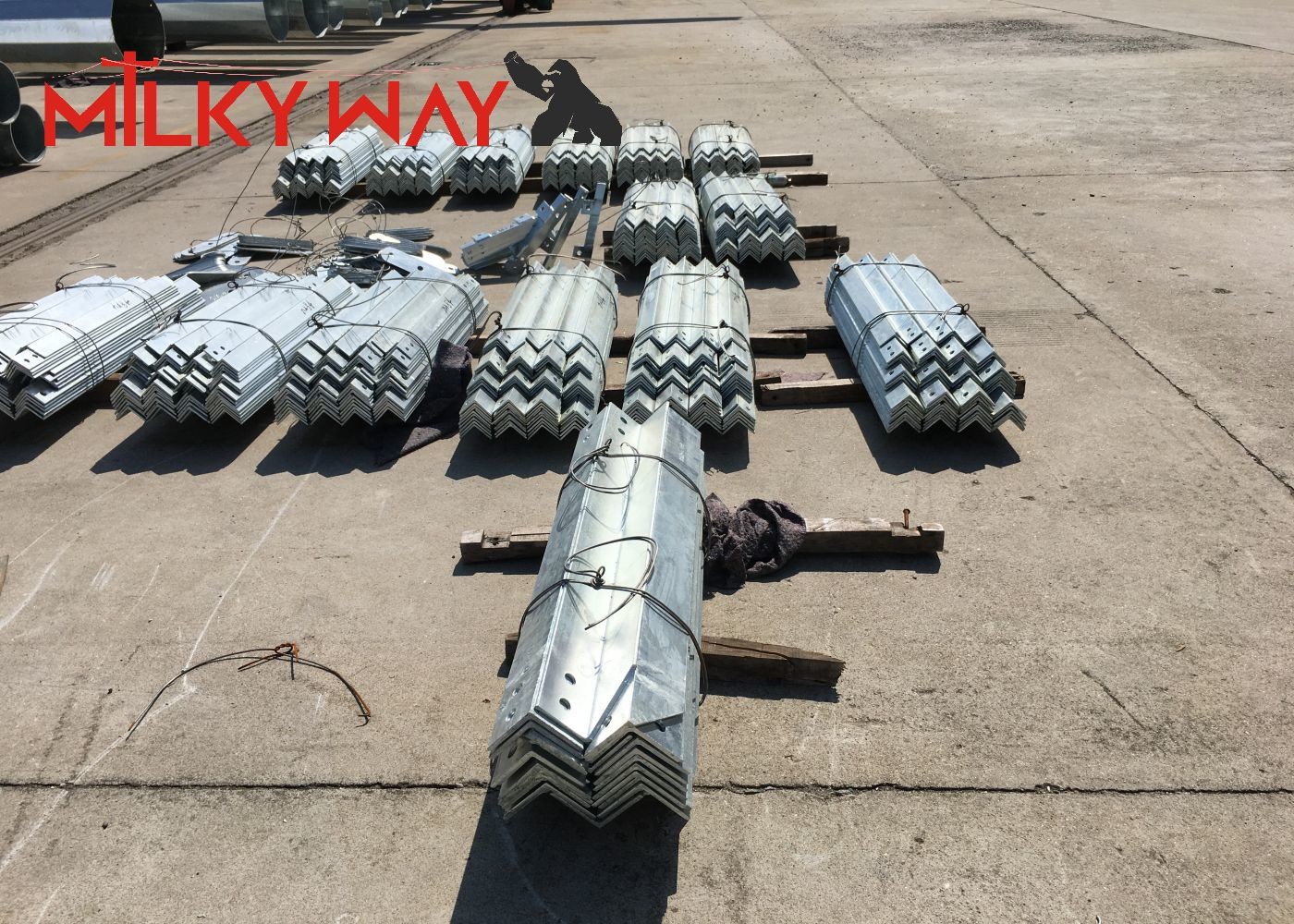

Cena obejmuje wał słupkowy, płytkę podłoża, ramię krzyżowe i część kotwiczenia.
Port wysyłki: port Shanghai. W przypadku ceny FOB, CFR lub CIF proszę określić model, którego potrzebujesz,i powiedz nam ilość zamówienia, abyśmy mogli obliczyć lokalne opłaty za transport i przewóz morski.
2. MOQ: 1 zestaw dla niestandardowych
3.Wypłata: Zazwyczaj 30% przez T/T jako depozyt, saldo przez T/T lub L/C na miejscu przed wysyłką.
4.Czas dostawy: towary mogą być gotowe do wysyłki w ciągu 10 dni roboczych od otrzymania depozytu.
5Gwarancja: 30 lat
6.Obsługa powierzchni: galwanizacja na gorąco
Badanie:
Przed załadunkiem możemy wykonać test na rozciąganie zgodnie z wymaganiami klienta.
