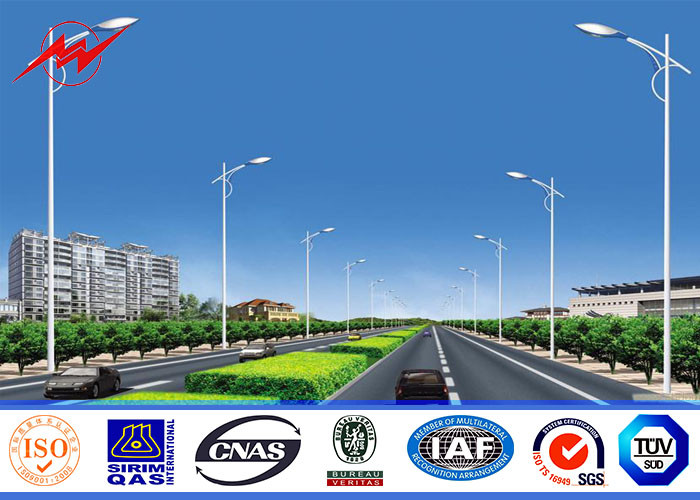

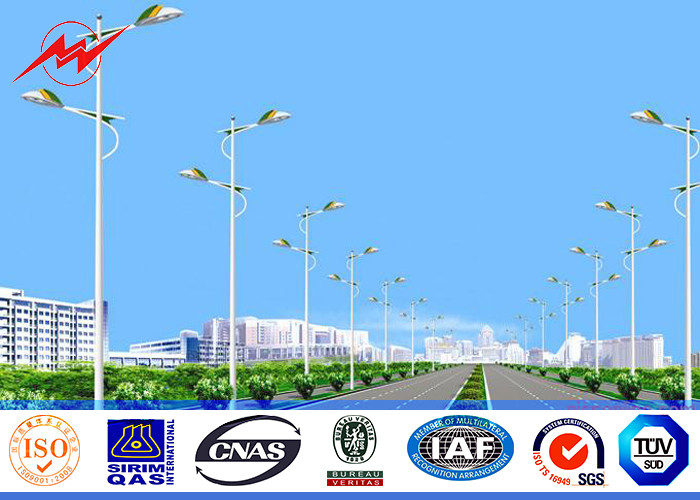

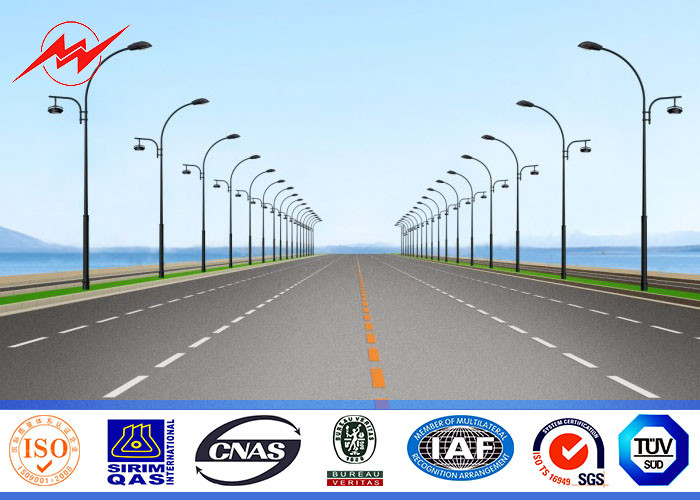

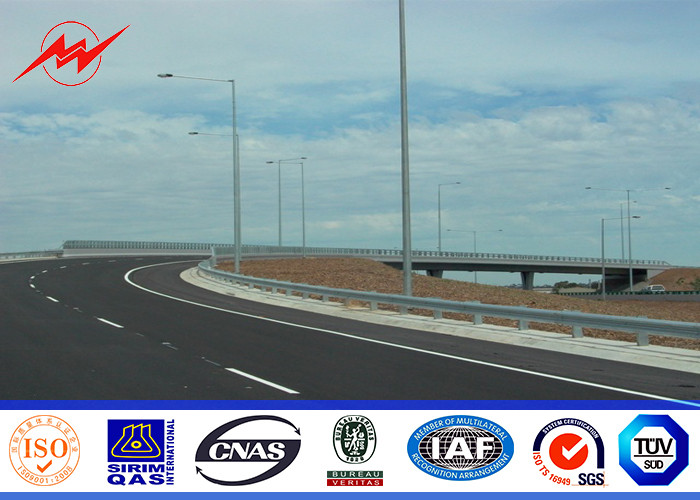

Szybkie szczegóły na słup oświetlenia ulicznego
przedmiot nr | 6M-12M Ocynkowany ogniowo słup oświetlenia ulicznego |
Wysokość | 3m do 15m |
Grubość | 2,5 mm do 30 mm |
Kształt | Stożkowy, okrągły, ośmiokątny, dodekagon |
Materiał | Q345B / A572, minimalna granica plastyczności> = 345n / mm2 Q235B / A36, minimalna granica plastyczności> = 235n / mm2 Q460, minimalna granica plastyczności> = 460n / mm2 |
Projekt wiatru | 32 m / s |
Garnitur dla | ulica droga, lotnisko, port morski, plac, stadion, plac, autostrada |
PROJEKT
1. Standard: Polacy są projektowane zgodnie z "Standardowymi specyfikacjami dla wsparcia strukturalnego dla znaków drogowych, znaków świetlnych i sygnałów drogowych".
2. Projekt Wiatr: projekt prędkość wiatru wynosi 35 m / s lub jak na życzenie klienta pomnożone przez współczynnik bezpieczeństwa 1,0-1,8 (Prędkość podmuchu wynosi 126 Km / h lub jak określono w specyfikacji projektu)
3. Projektowanie oprogramowania komputerowego: Projektowanie słupów odbywa się z wykorzystaniem oprogramowania komputerowego do analizy wału słupa, płyty podstawy i śrub kotwiących.
MATERIAŁ
Materiał użyty do wytworzenia elementów słupów będzie zgodny z międzynarodowymi normami i zgodnie ze specyfikacją projektu.
Główny materiał to Q235, Q345, Gr65 lub zgodnie ze specyfikacją klienta.
WYKOŃCZENIOWY
Wał, płyta podstawy, wspornik ramienia i inne akcesoria są cynkowane ogniowo zgodnie z normą BS EN 1461, a jej ostatnie poprawki, minimalna średnia grubość powłoki jest zgodna z BS EN 1461 lub zgodnie z wymaganiami klienta, ale nie więcej niż 70 mikronów średnia .
Po cynkowaniu nie wykonuje się spawania, cięcia ani wiercenia.
Śruby kotwiące, w tym nakrętki i podkładki, są ocynkowane na czarno lub cynkowane ogniowo zgodnie z ASTM A 123 zgodnie z wymaganiami spersonalizowanymi.
KSZTAŁT
1. Wysokość: Oświetlenie uliczne Słupy o wysokości od 4 do 20 m, pokrywające prawie wszystkie zewnętrzne wymagania oświetlenia ulicznego, są zwykle wykonane ze stożkowych wałów stalowych o kształcie ośmiokątnym lub stożkowym, o wymiarach zgodnych z projektową analizą strukturalną, międzynarodowymi standardami wymagania i zgodnie z wymaganiami klienta.
2. Sekcje sekcji: Tylko słupy o wysokości do 12 metrów wykonane są z jednego segmentu wału. Słupki o wysokości do 20 m wykonane są z dwóch segmentów o minimalnej długości zakładki równej 1,5-krotności średnicy dna segmentu górnego.
3. Wały: Wały są wykonane z blachy stalowej złożonej do wymaganego kształtu i spawane wzdłużnie za pomocą automatu do spawania łukowego.
4. Blacha podstawy: Płyta podstawy ma kształt kwadratu i ma szczelinowe otwory odpowiednie do śrub kotwiących. Płyta podstawy przyspawana jest do dna szybu podwójną spoiną pachwinową, zgodnie z międzynarodowymi standardami.
5. Bramy: Wsporniki do przenoszenia opraw oświetleniowych mają kształt i wymiary zgodne z wymaganiami klienta oraz specyfikacjami opraw oświetleniowych. Wierzchołek wału jest wyposażony w nakrętki przyspawane do wału, jak pokazano na naszych rysunkach.
6. Śruba kotwiąca: Śruby kotwiące do zamocowania płyty podstawowej do fundamentu betonowego są dostarczane z wymaganymi nakrętkami i podkładkami zgodnie z analizą strukturalną.
7: drzwi serwisowe: rozmiar i lokalizacja otworu drzwiowego jest zgodna z wymaganiami klienta i odpowiada wymiarom wycięcia. Otwór drzwi jest wzmocniony, aby utrzymać wytrzymałość wału.
8. Światło: Światło LED jest dostępne lub określone w wymaganiach klienta.
Firma:
Mleczna Droga Jiangsu specjalizuje się w oferowaniu szerokiej gamy ośmiobocznych słupów wykorzystywanych w słupach oświetleniowych. Te słupy są wytwarzane przy użyciu wysokiej jakości surowca, takiego jak stal Q235 i najnowszej technologii, zgodnie z międzynarodowymi standardami jakości. Ponadto są one dostępne w niestandardowych opcjach dostosowanych do zróżnicowanych wymagań klientów.
