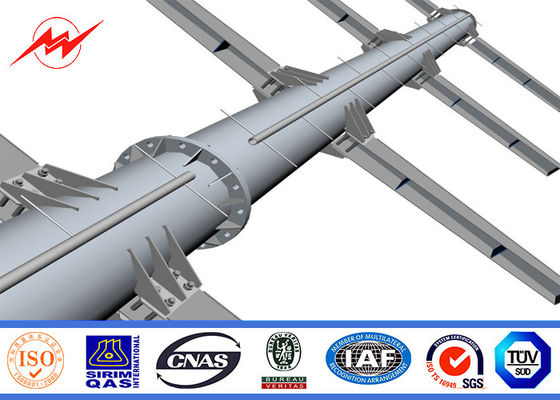

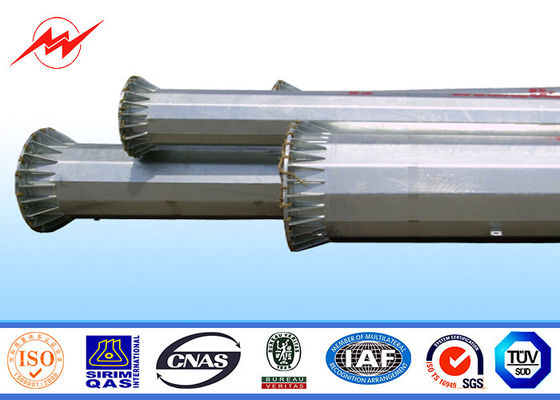

Stalowy słupek z galwanizowanej stali 11M do napowietrznej linii przesyłowej
metalowe słupy energetyczne
,słupy elektryczne
Napowietrzne linie przesyłu mocy ze składanymi stalowymi wielobocznymi słupami okazały się bardzo atrakcyjne dzięki dużej pojemności do przenoszenia obciążeń skrętnych - co gwarantuje najwyższą niezawodność działania. Druty do przesyłu mocy w Mlecznej Drodze są zaprojektowane zgodnie z EN, co oznacza pełną zgodność z międzynarodowymi standardami.
Szybki opis
Elektryczny słup transmisyjny i dystrybucyjny
Do elektrycznych struktur przesyłowych i dystrybucyjnych
Okrągły lub stożkowy kształt o wysokości od 8m do 15m
Z cynkowaniem ogniowym lub lakierowanym
Karta techniczna (F = 8 KN)
| Wymiar | 10m | 11m | 11,8 m | 13m | 14m | 16m | 18m |
| DI (mm) | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| D2 (mm) | 415 | 440 | 455 | 465 | 490 | 530 | 570 |
| T (mm) | 3.5 | 3.5 | 3.5 | 3,75 | 3,75 | 4 | 4 |
| h (m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
Rodzaj połączenia
1. Typ połączenia
2. Typ kołnierza
Standardowe akcesoria
-Górna płyta
-Base talerz
-Tętny pasek
-Standardowy otwór
-podstawowy szczebel
- Śruba anormora
-Bitumen ochrony
- Malowane oznakowanie
-Zdejmowana drabina
Dostępne rodzaje fundamentów
Bezpośrednie osadzenie
Śruba kotwiąca / płyta bazowa
Keson ze stali wibracyjnej
Dostępne wykończenia
Ocynkowane według ASTM A123
Farba ocynkowana, malowana na czarnej stali
Malowanie proszkowe
Standardowe funkcje montażu w podłożu i płycie podstawy
In-Ground Mounted:
Wał biegunowy 12-stronny
Spawana górna pokrywa
Otwory montażowe (w zależności od specyfikacji)
Plakietka identyfikacyjna
Punkt uziemienia M12 250 mm powyżej nominalnej linii uziemienia
Nakrętka M24 250mm powyżej nominalnej linii uziemienia (w celu wspomagania podnoszenia)
Dodatkowa ochrona przed korozją w podłożu 200 mm powyżej 400 mm poniżej nominalnej linii masy
Pasy przeciw unoszeniu
Cynkowane ogniowo wykończenie
Mocowanie płyty bazowej:
Wał 12-biegunowy (40kN do 80kN)
Wał biegunowy 16-stronny (100kN i 120kN)
Spawana górna pokrywa
Otwory montażowe (w zależności od specyfikacji)
Plakietka identyfikacyjna
Punkt uziemienia M12 250 mm nad podstawą słupa
Dwa podnoszące się fałdy na płycie podstawy
Śruby kotwiące, szablony, nakrętki i podkładki
Cynkowane ogniowo wykończenie
Galeria produktów
Informacje do zapytania lub zakupu
-Stopka słupka i siła
Rodzaj i długość ramienia poprzecznego, położenie do zainstalowania w stalowym maszcie
-Metoda mocowania poprzecznego ramienia (użyj śruby do połączenia lub użyj jednego lub dwóch szablonów do spawania na stalowym słupie, aby zainstalować poprzeczne ramię)
- Współczynnik bezpieczeństwa słupka stalowego
-Prędkość wiatru
- Rodzaj szczebla wspinaczkowego
-Port docelowy
-Inny.
