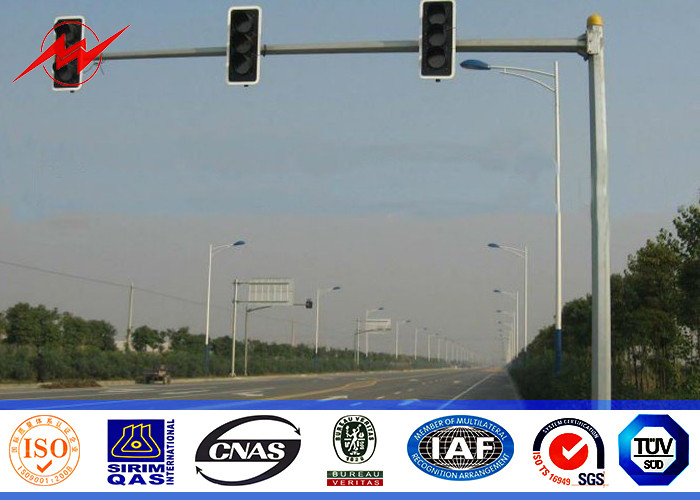

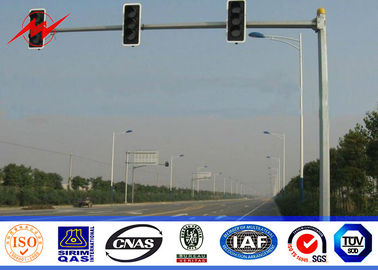

3m Expressway Traffic Light Pole , 1500mm Double Bracket Overpass Metal Light Poles

3m wysokości ocynkowany materiał Q235 Słup sygnalizacji świetlnej z podwójnym wspornikiem 1500 mm do sygnalizacji świetlnej na drodze ekspresowej

Szybkie szczegóły dotyczące słupa sygnalizacji świetlnej

Przegląd rysunków

MATERIAŁ

Materiał użyty do wytworzenia elementów słupa będzie zgodny z międzynarodowymi standardami i specyfikacją projektu.

Głównym materiałem jest Q235, Q345, Gr65 lub określony w specyfikacji klienta.

WYKOŃCZENIOWY

Wał, płyta podstawy, wspornik ramienia i inne akcesoria są cynkowane ogniowo zgodnie z BS EN 1461 i jego ostatnimi zmianami, minimalna średnia grubość powłoki jest zgodna z BS EN 1461 lub zgodnie z wymaganiami klienta, ale średnio nie więcej niż 70 mikronów .

Po cynkowaniu nie wykonuje się spawania, cięcia ani wiercenia.

Śruby kotwiące, w tym nakrętki i podkładki, są szorstkie, czarne lub ocynkowane ogniowo zgodnie z ASTM A 123 zgodnie z indywidualnymi wymaganiami.

KSZTAŁT

1. Wysokość: Oświetlenie uliczne Słupy o wysokości od 4m do 20m, spełniające prawie wszystkie wymagania dotyczące oświetlenia ulicznego na zewnątrz, są zwykle wykonane ze stożkowych stalowych szybów o kształcie ośmiokątnym lub stożkowym, o wymiarach zgodnych z analizą strukturalną projektu, normami międzynarodowymi wymagania i zgodnie z wymaganiami klienta.

2. Sekcje słupów: Tylko słupy o wysokości do 12 metrów są wykonane z jednego segmentu szybu.Słupy o wysokości do 20m składają się z dwóch segmentów o minimalnej długości zakładki równej 1,5 średnicy dna segmentu górnego.

3. Wały: Wały są wykonane z blachy stalowej złożonej do wymaganego kształtu i spawane wzdłużnie za pomocą automatycznej spawarki łukowej.

4. Płyta podstawy: Płyta podstawy ma kształt kwadratu z otworami szczelinowymi odpowiednimi do śrub kotwiących.Płyta podstawy jest przyspawana do dna szybu podwójną spoiną pachwinową, zgodnie z międzynarodowymi standardami.

5. Wsporniki: Wsporniki do przenoszenia opraw oświetleniowych mają kształt i wymiary zgodne z wymaganiami klienta i specyfikacją opraw oświetleniowych.Górna część wału jest wyposażona w nakrętki przyspawane do wału, jak pokazano na naszych rysunkach.

6. Śruba kotwiąca: Śruby kotwiące do mocowania płyty podstawy do fundamentu betonowego są dostarczane z wymaganymi nakrętkami i podkładkami zgodnie z analizą strukturalną.

7: Drzwi serwisowe: Rozmiar i lokalizacja otworu drzwiowego jest zgodna z wymaganiami klienta i zgodna z wymiarami wycięcia.Otwór drzwi jest wzmocniony, aby utrzymać wytrzymałość wału.

8. Lampa: światło LED jest dostępne lub określone w wymaganiach klienta.

Projekt słupa sygnalizacji świetlnej

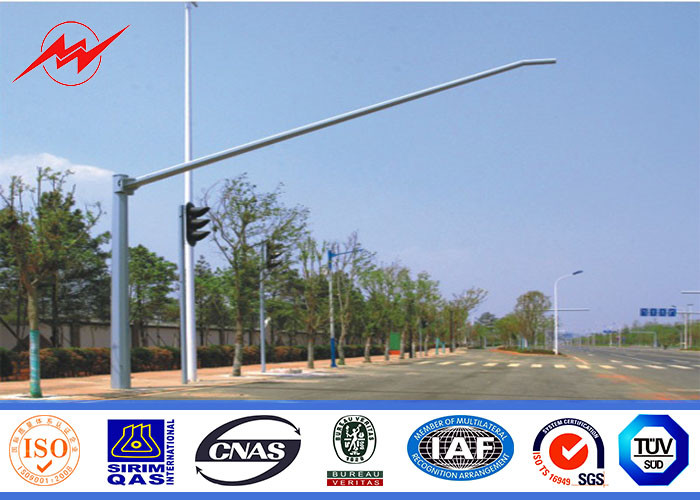

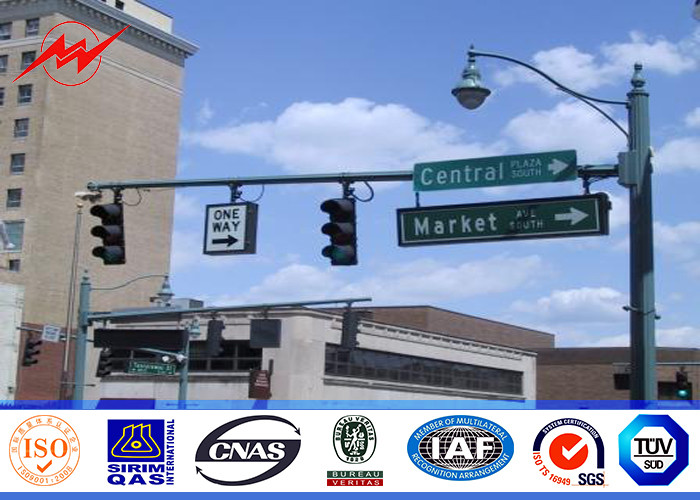

Więcej zdjęć:

Firma:

Jiangsu Milky Way specjalizuje się w oferowaniu szerokiej gamy słupów ośmiokątnych stosowanych w słupach oświetlenia ulicznego.Słupy te są wytwarzane przy użyciu wysokiej jakości surowca, takiego jak stal Q235 i najnowszej technologii, zgodnie z międzynarodowymi standardami jakości.Ponadto są one dostępne w opcjach dostosowanych do zróżnicowanych wymagań klientów.
